Pregled izdelka

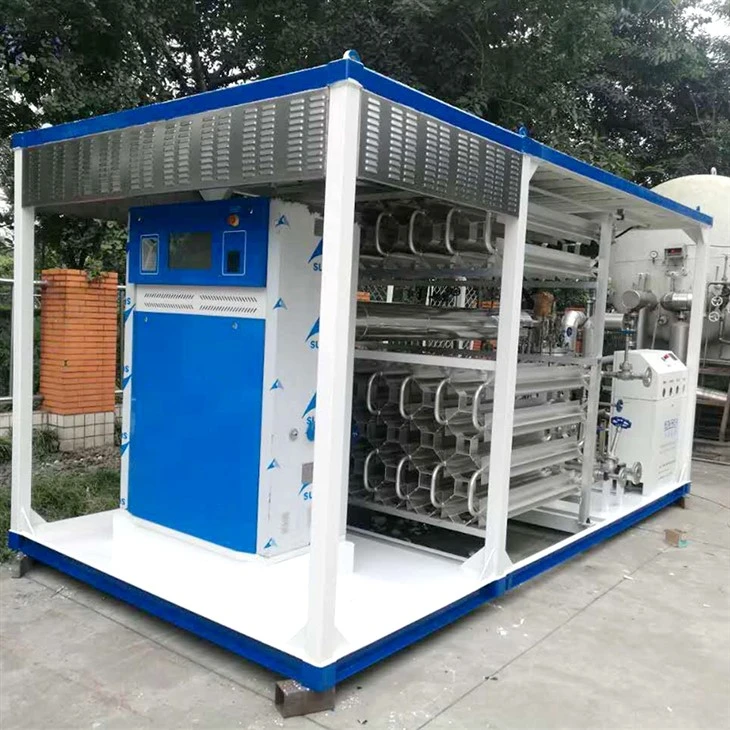

Utekočinjeni zemeljski plin Fueling Pump Skid je sistem-vgrajen za prenos UZP in sistem za dovajanje goriva, ki združuje kriogeno potopljeno črpalko, zbiralnik vakuumske črpalke, uparjalnik, cevi, ventile in nadzorni sistem. Upravlja z utekočinjenim zemeljskim plinom za razkladanje, regulacijo tlaka, kondicioniranje plina in aplikacije za oskrbo vozil ali postaj.
Konfiguracija sistema
Kriogena potopna črpalka –Prenaša LNG iz rezervoarja za shranjevanje v točilni ali procesni sistem pod stabilnim tlakom.
Vakuumsko{0}}izoliran zbiralnik črpalke –Zagotavlja toplotno izolacijo za potopno črpalko in zmanjšuje kriogene toplotne izgube.
Vaporizer za zunanji zrak ali vodno kopel –Pretvori LNG v zemeljski plin za nadzor tlaka in oskrbo s plinom, kadar je to potrebno.
Kriogeni cevni sistem –Dobavlja utekočinjeni zemeljski plin z minimalnim dvigom temperature skozi vakuumsko{0}}izolirane cevovode.
Sklop kriogenega ventila –Nadzoruje pretok tekočine, izolacijo, regulacijo tlaka in preklapljanje procesa.
Sistem za rekuperacijo BOG (vre-odpadnega plina) –Zbira, hladi in ponovno uporablja vre-plin za zmanjšanje izgube produkta.
Enota za tlak v rezervoarju –Ohranja ustrezen tlak v rezervoarju za stabilen prenos LNG.
Rezervni sistem z dvojno črpalko –Omogoča avtomatski preklop črpalke za neprekinjeno delovanje.
PLC krmilna omara –Spremlja parametre delovanja in upravlja avtomatsko kontrolo procesa.
Varnostni zaščitni sistem –Vključuje zaznavanje plina, alarm za puščanje, izklop v sili in zaščito pred nadtlakom.
Tehnične prednosti
Integrirana zasnova, nameščena na drsnik, zmanjša-čas namestitve na mestu in poenostavi zagon.
Vakuumsko{0}}izoliran zbiralnik črpalke zmanjša kriogeno uhajanje toplote in izboljša učinkovitost prenosa LNG.
Redundanca dvojne črpalke zagotavlja neprekinjeno delovanje med vzdrževanjem ali preklapljanjem črpalke.
Več načinov razkladanja zagotavlja prilagodljivo delovanje za različne postavitve postaj in delovne pogoje.
Tehnologija rekuperacije BOG zmanjšuje izgube LNG s hlajenjem in recikliranjem izpar{0}}nega plina.
Celovita varnostna zaščita povečuje zanesljivost delovanja s sistemi za zaznavanje plina, ESD in tlačno zaščito.
Tipične aplikacije
Bencinske postaje za vozila z utekočinjenim zemeljskim plinom
Zagotavlja zanesljiv prenos LNG in oskrbo z gorivom za težka-tovornjaka in avtobuse.
Industrijske postaje za oskrbo z UZP
Dobavlja UZP za industrijske sisteme za pretvorbo goriva in uplinjanje.
Pomorski objekti za skladiščenje UZP
Podpira oskrbo z utekočinjenim zemeljskim plinom za plovila-na LNG in pristaniško infrastrukturo.
Bencinske črpalke Peak Shaving
Dobavlja LNG v obdobjih velikega povpraševanja po zemeljskem plinu.
Satelitske LNG postaje
Dobavlja UZP na območja brez plinovodnih omrežij zemeljskega plina.
Začasni energetski projekti
Ponuja hitro uvajanje za mobilne-aplikacije ali aplikacije za kratkoročno oskrbo z utekočinjenim zemeljskim plinom.
Možnosti inženiringa in prilagajanja
|
Postavka |
Možnosti prilagajanja |
|
Zmogljivost črpalke |
Stopnja pretoka po meri glede na potrebe po polnjenju |
|
Glava črpalke |
Na voljo različni izpustni tlaki |
|
Število črpalk |
Redundančna konfiguracija z eno ali dvema črpalkama |
|
Način razkladanja |
Razbremenitev črpalke, razbremenitev-samotlaka, kombinirana razbremenitev |
|
Vrsta uparjalnika |
Okoljski zrak, vodna kopel ali uparjalnik po meri |
|
Nadzorni sistem |
PLC avtomatsko krmiljenje ali ročno upravljanje |
|
Znamka PLC |
Siemens, Schneider, Mitsubishi, ABB ali-določena stranka |
|
Jezik HMI |
Angleščina, španščina, ruščina, arabščina, francoščina itd. |
|
Električni standard |
220V/380V/400V/415V/440V/480V, 50Hz ali 60Hz |
|
Protieksplozijska zaščita |
ATEX, IECEx ali zahteve za -nevarna območja, specifične za projekt |
|
Izolacijska struktura |
Visoka-vakuumska izolacija s prilagojeno stopnjo izolacije |
|
Material cevi |
Nerjaveče jeklo 304/304L/316L |
|
Znamka instrumenta |
Mednarodne blagovne znamke ali blagovne znamke,-ki jih določijo stranke |
|
Komunikacijski protokol |
Modbus, Profibus, Ethernet/IP in drugi |
|
Površinski premaz |
Standardni industrijski premaz ali proti-korozijski premaz za plovila |
|
Dimenzije drsnika |
Prilagojeno zahtevam transporta in namestitve |
Kontrola kakovosti
Pregled vhodnega materiala
Preverjanje sledljivosti materiala
Merski pregled
Kvalifikacija varilnega postopka (WPS/PQR)
Vizualni pregled zvara (VT)
Ne{0}}destruktivno testiranje (PT/RT/UT, kot je primerno)
Preizkušanje puščanja helija za vakuumske komponente
Preizkušanje pnevmatskega tlaka
Funkcionalno testiranje črpalk, ventilov in instrumentov
Test simulacije krmilnega sistema PLC
Preverjanje zaustavitve v sili (ESD).
Tovarniški prevzemni preskus (FAT)
Skladnost in industrijski standardi
ISO 9001
Sistem vodenja kakovosti za dosledno proizvodnjo in kakovost izdelkov.
ISO 14001
Sistem ravnanja z okoljem za nadzorovane proizvodne procese.
NMI
Certificiranje meritev za ustrezno opremo za merjenje LNG.
OIML R117
Mednarodno priporočilo za merilne sisteme, ki se uporabljajo za tekočine, razen vode.
ANZEx
Certificiranje za protieksplozijsko-zaščiteno opremo, ki se uporablja v nevarnih okoljih.
ATEX (izbirno)
Evropska direktiva za opremo, ki deluje v eksplozivnih atmosferah, kadar to zahteva projekt.
pogosta vprašanja
V: Ali lahko drsna naprava istočasno razklada in toči gorivo?
O: Da. Integrirana zasnova procesa podpira hkratno razkladanje in polnjenje LNG za izboljšanje učinkovitosti delovanja postaje.
V: Ali je dobavljena oprema v celoti sestavljena?
O: Da. Podvozje je tovarniško sestavljeno, napeljano, ožičeno in preizkušeno pred pošiljanjem, da se čim bolj zmanjša-namestitveno delo na mestu.
V: Ali je sistem mogoče integrirati z obstoječo postajo za LNG?
O: Da. Drsnik je mogoče oblikovati tako, da se ujema z obstoječimi skladiščnimi rezervoarji, razpršilniki, razporeditvijo cevi in nadzornimi sistemi.
V: Kateri tehnični dokumenti so na voljo?
O: Standardna dokumentacija vključuje risbe GA, P&ID, priročnik za uporabo, priročnik za vzdrževanje, električne risbe, seznam rezervnih delov in poročilo FAT.
V: Ali nudite podporo pri namestitvi in zagonu?
O: Da. Na voljo je tehnična podpora na daljavo, na zahtevo pa je mogoče organizirati-zagon na kraju samem ali usposabljanje operaterja.
V: Kakšna je vaša minimalna količina naročila?
O: MOQ je 1 celoten drsni sistem, ki strankam omogoča nakup v skladu z zahtevami posameznega projekta.
V: Kakšni so vaši plačilni pogoji?
O: Standardni plačilni pogoji so 30 % depozit T/T in 70 % stanje pred odpremo. Za kvalificirane projekte se lahko pogovorimo o drugih pogojih.
