Pregled

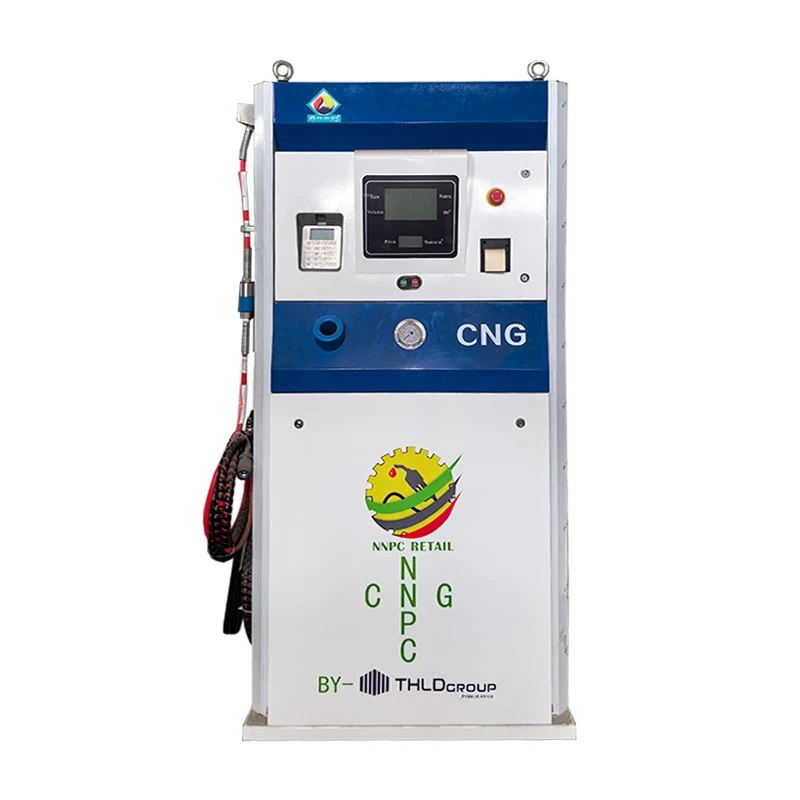

Razpršilnik CNG z visokim pretokom je vmesnik za-točenje goriva za težka dela, zasnovan posebej za-vozne parke vozil na zemeljski plin z visoko zmogljivostjo, vključno z logističnimi tovornjaki razreda 8, tranzitnimi avtobusi in priklopniki za prevoz razsutega tovora.
Specifikacija izdelka
|
Modul |
Ključna specifikacija |
|
Zmogljivost pretoka |
Konfiguracija z dvojno-cevjo, do 75 kg/min na cev |
|
Ocena tlaka |
250 barov neprekinjenega / 350 barov projektnega tlaka |
|
Kaskadno krmiljenje |
3-bančno zaporedje (visok / srednji / nizek tlak) |
|
Merjenje pretoka |
Mikro-gibanje Coriolis, ±0,5 % natančnost skrbniškega prenosa |
|
Padec tlaka |
< 15 bar at maximum flow rate |
|
Standardna šoba |
Sistem za dovajanje goriva, skladen z NGV2 |
|
Ločilna spojka |
3/8" ali 1/2" težka-varnostna spojka |
|
Material cevi |
Brezšivno nerjaveče jeklo 316/316L |
|
Certificiranje ventila |
EN 10204 3.1 poročila o preskusu materiala (MTR) |
|
Tesnilni materiali |
Viton/PTFE ocenjen za-dekompresijo visokega tlaka |
|
Pregled zvara |
100 % NDT (radiografsko/ultrazvočno testiranje) |
|
Električna zaščita |
Razvodne doze -odporne proti eksploziji IP66 |
|
Struktura okvirja |
Prevleka iz vroče-pocinkanega jekla + 120μm- |
Integracija in aplikacije
Združljivost protokola s standardnimi sistemi za nadzor postaj (SCS) prek Modbus RTU / TCP.
Integracija sistema za upravljanje voznega parka, ki podpira neodvisne-transakcije z dvojno cevjo in preverjanje pristnosti kartice IC.
Vmesniki RTU-pripravljeni za SCADA-za telemetrijo tlaka, temperature in masnega pretoka v realnem času.
Mehanski odtis in matrica za sidranje, združljiva s standardnimi naknadnimi vgradnjami razdelilnega otoka.
Varnostni nadzor
Trojni mehanski razbremenilni ventili (PRV), kalibrirani za odzračevanje pri 110 % najvišjega delovnega tlaka.
Dvo-stopenjska zanka za izklop v sili (ESD) s pnevmatskim/električnim odzivnim časom pod 0,5 sekunde.
Vgrajene visoko{0}}pretočne ločilne sklopke izolirajo pretok plina pri linearni vlečni sili od 400 do 600 N.
Notranji senzorji za zaznavanje metana v omari (0-100 % LEL), integrirani s sprožilcem za avtomatski izklop plina.
Zanka za nadzor kontinuitete ozemljitve, povezana z intrinzičnimi varnostnimi pregradami za odpravo elektrostatičnih tveganj.
Zagotavljanje kakovosti
48-urno vzdrževanje pritiska
100 % tovarniško sprejemljivo testiranje (FAT) pri 375 barih z ničelnim padcem tlaka.
Odkrivanje puščanja helija
100-odstotni notranji tlak-preverjanje povezave z masnim spektrometrom.
Kalibracija merilnika pretoka
Preverjeno na certificirani gravimetrični kalibracijski zanki za zagotavljanje natančnosti skrbniškega prenosa.
Paket sledljivosti
Digitalna dostava zemljevidov zvarov, NDT (radiografskih/ultrazvočnih) poročil in certifikatov obratov za surovine, vezanih na vsako serijsko številko enote.
Zmogljivost dobavne verige
Standardni dobavni rok:8 do 10 tednov od odjave depozita in tehnične risbe-v FOB vrata, podprta s samodejnimi poročili o sledenju mejnikom projekta, ki se delijo vsakih 14 dni.
Mesečna zmogljivost:60 sklopov razdelilnikov z visokim-pretokom z dvojno-cevjo, s 100-odstotno sledljivimi poročili o tovarniškem sprejemnem testiranju (FAT), ustvarjenimi pred odpremo.
Blatnik dobavne verige:3-mesečni tekoči inventar dolgo-vodilnih komponent, vključno z merilniki pretoka Emerson/Micro Motion in strukturnim jeklom razreda A, da se zagotovi kontinuiteta načrtovanja projekta.
Izvozno pakiranje:ISPM 15, toplotno-obdelani, IPPC-certificirani industrijski leseni zaboji, ojačani z-zaščitnimi-vlažnimi vakuumskimi pregradami za-težke obremenitve in oporniki za-blaženje udarcev.
Certifikati in skladnost
ATEX Cona 1 & Cona 2
Certificiranje ohišja in notranje električne arhitekture za eksplozivne atmosfere.
01
ASME oddelek VIII oddelek 1
Zasnova, izdelava in skladnost-z U-žigom komponent, ki zadržujejo pritisk.
02
PED 2014/68/EU
Skladnost z direktivo o tlačni opremi za uvedbo na evropski trg.
03
OIML R139
Mednarodno meroslovno certificiranje merilnih sistemov za stisnjeno plinasto gorivo.
04
NFPA 52
Strukturna in varnostna inženirska skladnost za sisteme za gorivo na zemeljski plin za vozila.
05
pogosta vprašanja
V: Kakšna je tipična življenjska doba tega razpršilnika pri neprekinjenem servisiranju voznega parka?
O: Točilni avtomat je zasnovan za življenjsko dobo približno 8–10 let pri neprekinjenem visoko-frekvenčnem polnjenju goriva. Ta ocena predvideva standardno preventivno vzdrževanje vsakih 6 mesecev in običajne pogoje delovanja.
V: Kakšen je pričakovan čas delovanja pri neprekinjenem delovanju flote?
O: V standardnih vzdrževalnih pogojih je sistem zasnovan tako, da vzdržuje približno 98,5 % obratovalnega časa.
V: Kakšen je povprečni čas zagona po-namestitvi na mestu?
O: -zagon na lokaciji običajno traja 3–5 delovnih dni, vključno s preverjanjem tlaka, preverjanjem kalibracije in integracijo sistema s programsko opremo za nadzor postaje. Popolna operativna pripravljenost je običajno dosežena v enem tednu.
V: Kako hitro je mogoče dobaviti rezervne dele v primeru okvare?
O: Kritični rezervni deli, kot so ventili in senzorji, se iz regionalnih vozlišč pošljejo v 72 urah. Standardne komponente so običajno na voljo v 5–7 delovnih dneh, odvisno od cilja.
V: Kakšen urnik vzdrževanja je potreben?
O: Rutinski pregled je priporočljiv vsakih 1500 delovnih ur, s poudarkom na tesnilih, ventilih in elektronski diagnostiki.
V: Ali je sistem združljiv z obstoječo infrastrukturo postaje CNG?
O: Da, mogoče ga je integrirati v večino starejših in sodobnih sistemov za nadzor postaj brez večjih strukturnih sprememb.
V: Kaj se zgodi, če med točenjem goriva pride do nenadne anomalije tlaka?
O: Sistem samodejno izolira pretok v milisekundah z uporabo redundantne logike zaustavitve in mehanskega aktiviranja ventila. Dobava goriva se ustavi, preden odstopanje tlaka preseže varnostne pragove, določene v kontrolnih parametrih postaje.
V: Ali so na voljo preverjena-poročila o testiranju tretjih oseb?
O: Da, vsako enoto je mogoče na zahtevo dostaviti s poročili o tovarniškem sprejemnem preizkusu, ki jih spremlja neodvisna priča. Ta poročila vključujejo preverjanje kalibriranega pretoka in validacijo stabilnosti tlaka pri polni obremenitvi.
